El aumento de la velocidad requerida por las cada vez más complejas aplicaciones de software, junto a un aumento de la demanda de conectividad por los crecientes servicios e información disponibles, telefonia IP, video streaming, sistemas de seguridad, videoconferencias, etc... hacen necesaria la instalación de un sistema de cableado estructurado que cumpla con los estándares de calidad internacionales y que soporte la alta capacidad de datos requerido.
GIGABIT ETHERNET
Certificación:

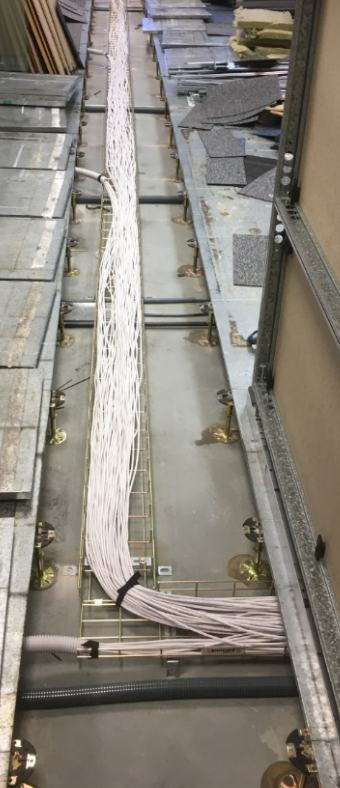

Garantizar que cada toma de datos cumple con los requerimientos de calidad no solo demuestra que las conexiones se han realizado con la calidad adecuada, sino que se han cumplido determinadas precauciones en el tendido de cableado, eliminando en lo posible el estrangulamiento de cables bien sea con bridas o con cocas, asimismo evitar curvas excesivas en las cajas de tomas o destrenzar excesivamente los cables en el momento de hacer las conexiones.

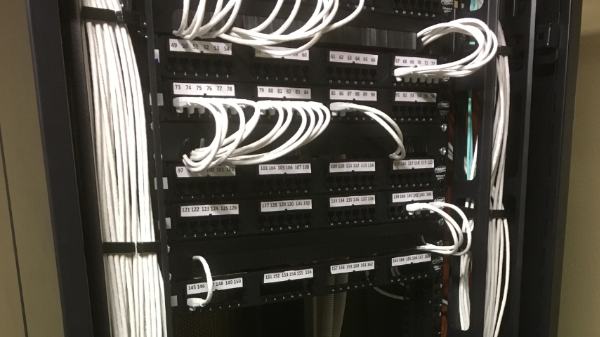

Armarios de cableado:
Conseguir que un armario de cableado se mantenga ordenado solo se consigue facilitando la colocación de cables con pasahilos verticales y horizontales, sencillos de manipular y con espacio suficiente para los cables. No se suele dar mucha importancia a este aspecto pero los que nos dedicamos a esto explicamos al cliente lo importante que es la red en su empresa y por tanto lo necesario que es aportar los recursos necesarios.

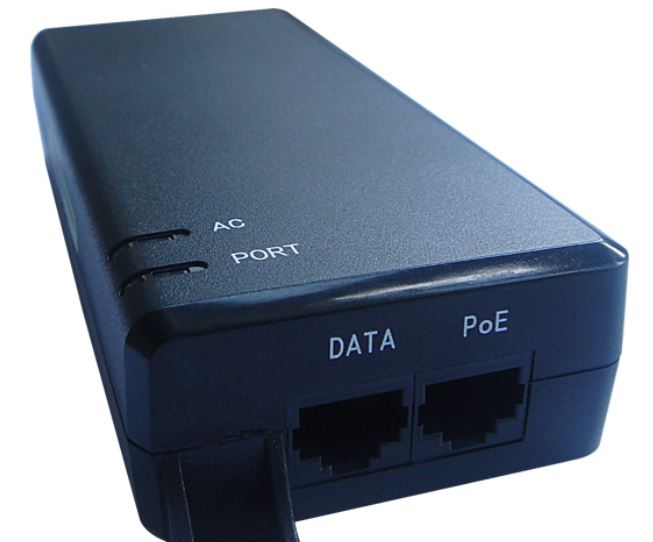

Poe(Power over ethernet):
El poder aplicar tension a los dispositivos a través del cable ha sido posible por la reducción del consumo de los mismos, pero tambien ha hecho necesario la sustitución de muchos cableados de cat 5e pues el grosor de sus hilos no lo soporta de la misma forma que el cableado de CAT 6. Son cada vez mas los dispositivos que permiten la telealimentacion: telefonos IP Camaras CCTV, lectores de presencia, access points wifi
puede descargar aqui documento técnico.
Con la aparición del estándar IEEE 802.3ab que permite utilizando un cableado de categoría 6 transmitir velocidades de 1000 Mpbs , utilizando los cuatro pares( normalmente se utilizan 2: TX y RX), se ha puesto de relieve la importancia de que la infraestructura de cableado cumpla con las especificaciones y parámetros establecidos.
CARACTERÍSTICAS FUNCIONALES
Flexibilidad de diseño
Homogeneidad
Reducción de espacio y costes
Distribución de capacidad
Fibra óptica:
Los cableados de fibra son de uso común en cualquier red corporativa, bien como interconexión de equipos o como enlaces WAN de conexión con el exterior. La popularización de este tipo de enlaces se debe al abaratamiento de los materiales y sobre todo la reducción de costes de la electrónica asociado a estos interfaces. La tendencia de los interfaces de fibra al protocolo ethernet ha favorecido la integración de equipos de diferentes marcas y velocidades.

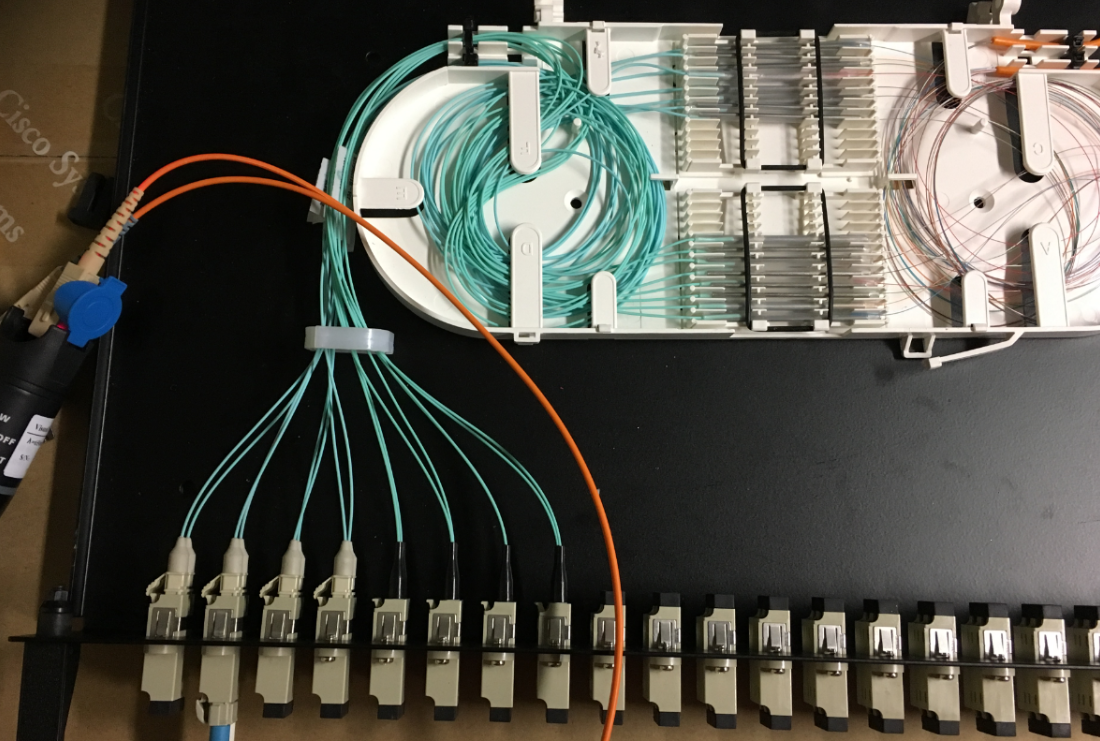

Estructura de conexionado:
La instalación del cableado de fibra puede considerarse similar a la del cobre, con la ventaja de su menor peso y mejor comportamiento frente a humedades o agentes externos.
La complejidad del cableado de fibra está unicamente en la fase de conexionado : bien usando conexiones de epoxy(de tipo mecánico) utilizado en fibras multimodo y el conexionado por fusión con arco eléctrico, que debido al abaratamiento de las máquinas que lo realizan se ha convertido en el método más popular, sobre todo porque el proceso es mucho más rapido y como todos sabemos el tiempo es dinero.
Detección de averias :
Hay multiples herramientas que nos permitirán identificar fallos en una instalación

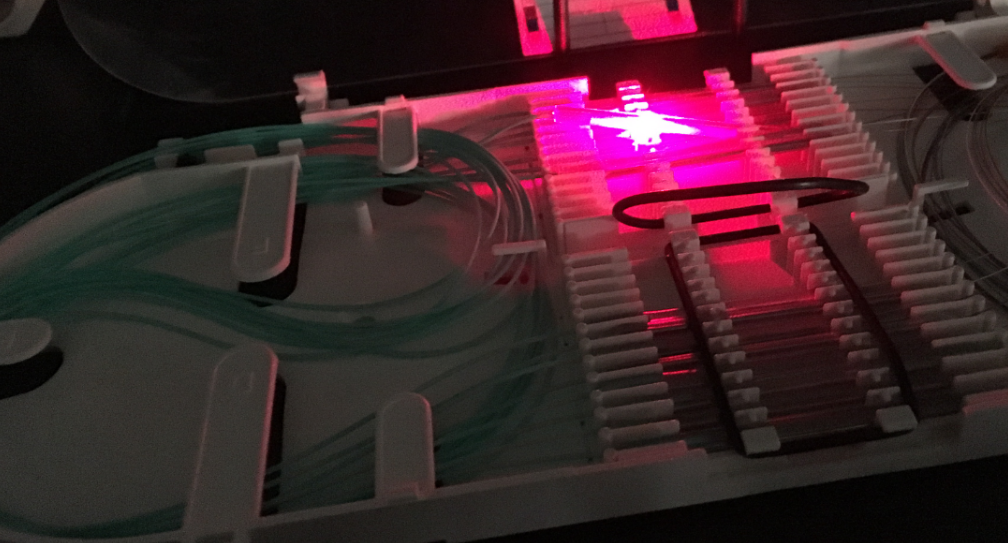

Sonda láser: que nos permitirá detectar conexiones partidas, normalmente siempre en la zona de empalmes, pues a la hora de colocar los mismos en los "cassetes" de empalmes se puede haber forzado la conexión
Siempre habrá puntos de corte en los conectores ST, SC que usemos, la mayoría de ellos presentan un corte APC para disminuir estas pérdidas.

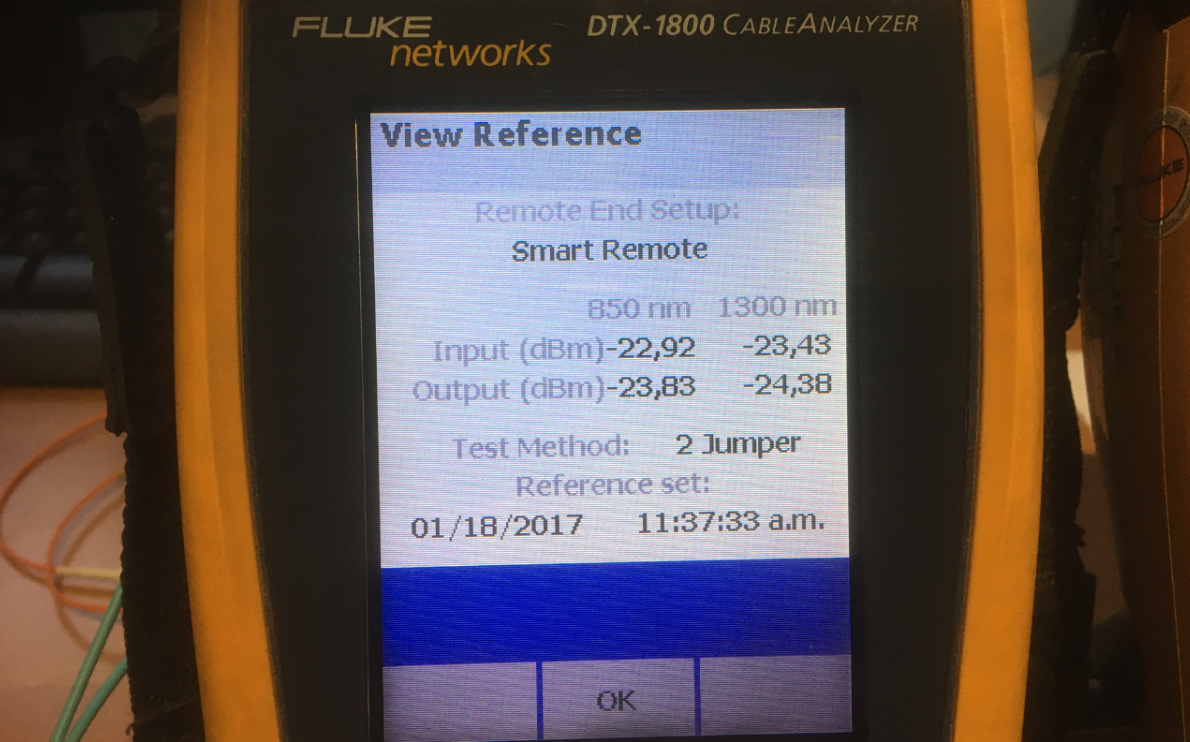

Es importante también la certificación, que básicamente mide la atenuación del enlace teniendo en cuenta las fusiones (empalmes) realizados, Puede darse el caso que tenga excesivas perdidas y tener que volver a hacer el empalme.

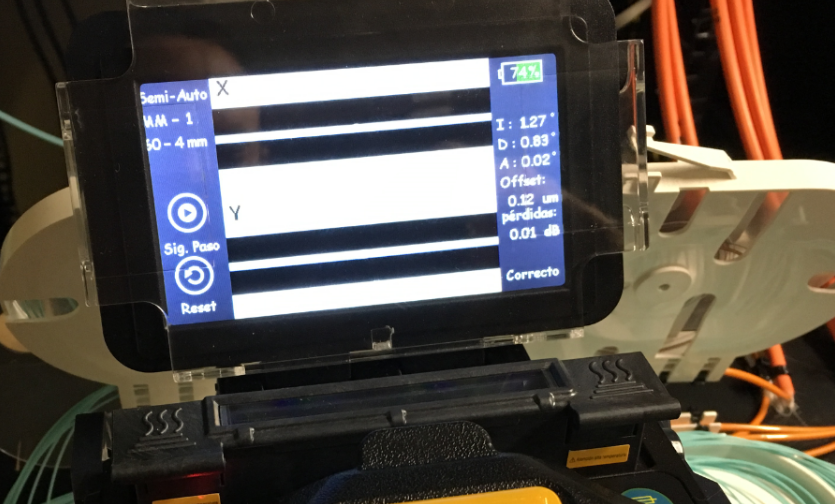

La atenuación que nos da la fusionadora es una aproximación visual, y aunque bastante realista, no olvidemos que trabajamos con fibras "opticas" el equipo certificador será el que nos dará como válida la conexión.
No mezclar cables OM3 y OM4 en las certificaciones que son variantes de cables multimodo con mejor respuesta a frecuencias de 10G
Canalizaciones de fibra
Es importante convencer a nuestro cliente, sobre todo si es una gran empresa a usar conductos especiales para los cables de fibra, será la única forma de proteger estos cableados que aunque robustos son criticos por la alta capacidad de los enlaces que soportan
Es importante también el etiquetado de los cables

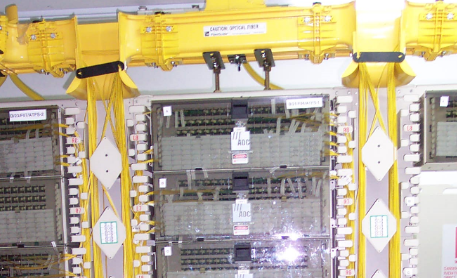

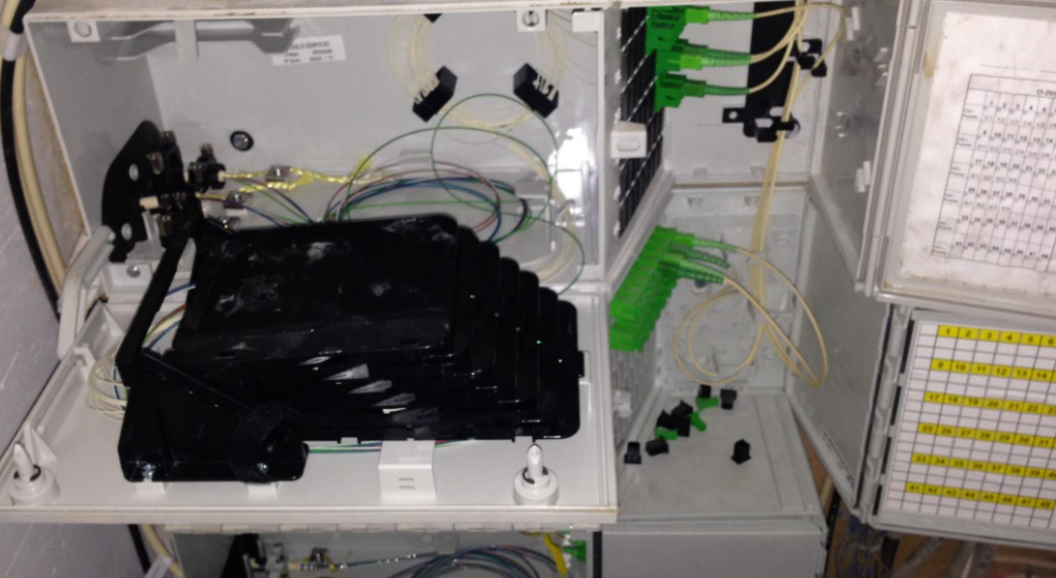

Distribuidores de señal
Los repartidores de cableados nos permiten entre otras cosas asignar diferentes operadoras a cada abonado, por lo tanto es imprescindible realizarlo de forma estandard segun la normativa de cada pais
Descargue aqui folleto informativo de conectorización usando epoxy(Fibras Multimodo)
Video explicativo sobre fallos comunes de la fusión de fibras monomodo
